مراحل طراحی و ساخت قطعه صنعتی؛ از ایده تا تولید
از ایده اولیه تا طراحی، ساخت و کنترل کیفیت قطعه صنعتی.
یک قطعه صنعتی پیش از آنکه روی دستگاه تولید قرار بگیرد، مسیر مهمی را پشت سر میگذارد؛ مسیری که از یک ایده یا نیاز مشخص آغاز میشود و به یک محصول قابل ساخت و قابل استفاده میرسد. در این مسیر، طراحی فقط به ترسیم شکل ظاهری قطعه محدود نیست. ابعاد، هندسه، جنس، شرایط کاری، دقت موردنیاز و حتی روش تولید باید از ابتدا در کنار یکدیگر دیده شوند.
یک طراحی دقیق میتواند از بسیاری از خطاهای پرهزینه در زمان ساخت جلوگیری کند و در مقابل، یک تصمیم نادرست در مرحله طراحی ممکن است کیفیت، عملکرد و هزینه تولید را تحت تأثیر قرار دهد. به همین دلیل، طراحی و ساخت قطعات صنعتی یک فرایند بههمپیوسته است؛ از طراحی اولیه و مدلسازی سهبعدی گرفته تا تهیه نقشه، بررسی قابلیت ساخت، نمونهسازی و در نهایت تولید و کنترل کیفیت. در ادامه، این مسیر را مرحلهبهمرحله بررسی میکنیم.

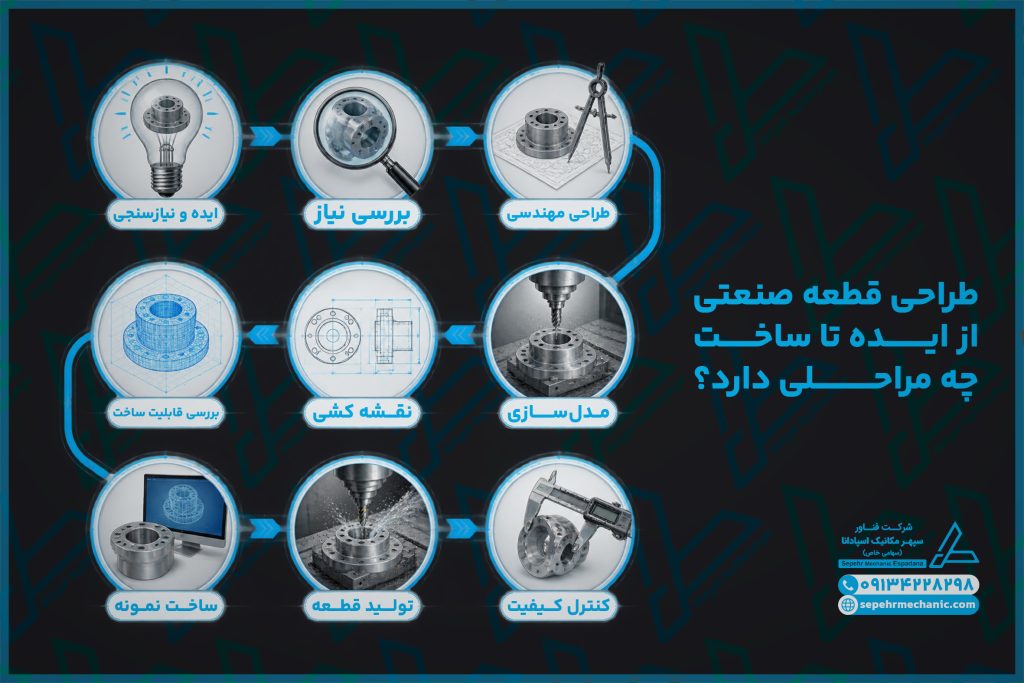

طراحی قطعه صنعتی از ایده تا ساخت چه مراحلی دارد؟
هیچ قطعه صنعتی از همان ابتدا آماده ساخت نیست. پشت هر قطعه دقیق و قابلاعتماد، مجموعهای از تصمیمهای مهندسی قرار دارد؛ از شناخت نیاز و طراحی اولیه گرفته تا مدلسازی، تهیه نقشه و در نهایت ساخت و کنترل کیفیت. اگر یکی از این مراحل بدون دقت انجام شود، ممکن است نتیجه نهایی از نظر عملکرد، هزینه یا قابلیت تولید با مشکل روبهرو شود.
- ایده و نیازسنجی: اول باید مشخص شود قطعه دقیقاً برای چه کاری طراحی میشود و چه مسئلهای قرار است حل کند. کاربرد، شرایط استفاده، محدودیتهای پروژه و نیازهای اولیه در همین مرحله مشخص میشوند.
- تحلیل نیازمندی فنی: در این مرحله، نیازهای اولیه به مشخصات فنی قابل اندازهگیری تبدیل میشوند. مواردی مانند بار، فشار، دما، دقت و شرایط محیطی میتوانند مستقیماً روی طراحی قطعه اثر بگذارند.
- طراحی مهندسی قطعه: ایده اولیه حالا به یک طرح قابل بررسی تبدیل میشود. شکل، ابعاد، هندسه و نحوه عملکرد قطعه مشخص شده و راهکارهای مختلف برای رسیدن به طراحی مناسب بررسی میشوند.
- مدلسازی سهبعدی قطعه: مدل سهبعدی با نرمافزارهای CAD ساخته میشود تا هندسه و جزئیات قطعه پیش از ساخت قابل بررسی باشد. این مدل بعداً مبنای تهیه نقشه و آمادهسازی فرایند تولید قرار میگیرد.
- تهیه نقشه فنی: مدل سهبعدی باید به یک نقشه قابل استفاده برای تولید تبدیل شود. ابعاد، تلرانسها، جنس و سایر الزامات ساخت در نقشه مشخص میشوند تا تولیدکننده دقیقاً بداند چه قطعهای باید ساخته شود.
- بررسی قابلیت ساخت: یک طراحی خوب فقط نباید از نظر مهندسی درست باشد؛ باید بتوان آن را با روش تولید مناسب ساخت. در این مرحله محدودیتهای ماشینکاری، ابزار، دسترسی و هزینه تولید بررسی و در صورت نیاز طراحی اصلاح میشود.
- ساخت نمونه اولیه: پیش از تولید نهایی، در پروژههای حساس میتوان یک نمونه اولیه ساخت و آن را ارزیابی کرد. این کار امکان شناسایی ایرادات طراحی و اصلاح آنها را قبل از تولید اصلی فراهم میکند.
- تولید قطعه صنعتی: پس از تأیید طراحی، قطعه وارد مرحله ساخت میشود. بر اساس جنس و هندسه قطعه، روش مناسب مانند ماشینکاری CNC، تراشکاری، فرزکاری یا سایر فرایندهای تولید انتخاب خواهد شد.
- کنترل کیفیت نهایی: در پایان، قطعه ساختهشده با نقشه و مشخصات فنی مقایسه میشود. کنترل ابعاد، تلرانسها، کیفیت سطح و در صورت نیاز عملکرد قطعه، آخرین مرحله پیش از تأیید محصول است.
نکات مهم در طراحی و ساخت قطعات صنعتی
وقتی صحبت از طراحی یک قطعه صنعتی میشود، معمولاً اولین تصویر ذهنی یک مدل سهبعدی روی صفحه کامپیوتر است؛ اما مدل سهبعدی در واقع نتیجه بخشی از مسیر است، نه نقطه شروع آن. پیش از اینکه خطوط و سطوح در نرمافزار CAD شکل بگیرند، باید مشخص باشد قطعه چه وظیفهای دارد، تحت چه شرایطی کار میکند و قرار است چگونه ساخته شود.
طراحی از عملکرد شروع میشود، نه از شکل قطعه
یک قطعه ممکن است ظاهری ساده داشته باشد، اما در عمل تحت فشار، حرارت، ارتعاش یا بارهای مختلف قرار بگیرد. به همین دلیل، طراحی باید از شناخت کاربرد و شرایط کاری آغاز شود؛ عواملی مانند نحوه اتصال، فضای نصب، میزان بار و دقت موردنیاز، مسیر طراحی را مشخص میکنند.
در واقع شکل نهایی قطعه باید پاسخ به یک نیاز فنی باشد، نه صرفاً یک هندسه زیبا و پیچیده.
مدل سهبعدی؛ جایی که ایده شکل واقعی میگیرد
پس از مشخص شدن الزامات، طرح وارد محیط CAD میشود و هندسه قطعه شکل میگیرد. مدلسازی سهبعدی فقط برای نمایش ظاهر قطعه نیست؛ در همین مرحله میتوان ابعاد، تداخلها، اتصالات و بسیاری از جزئیات طراحی را پیش از صرف هزینه برای ساخت بررسی کرد. مدل CAD در ادامه مسیر نیز نقش خود را حفظ میکند و میتواند مبنای تهیه نقشه فنی و آمادهسازی فرایند تولید باشد.
انتخاب متریال؛ تصمیمی که روی تمام مسیر اثر میگذارد
انتخاب جنس قطعه معمولاً یک تصمیم مستقل از طراحی نیست. استحکام موردنیاز، مقاومت در برابر سایش و خوردگی، دمای کاری، وزن، قابلیت ماشینکاری و حتی هزینه تولید میتوانند این انتخاب را تغییر دهند. برای همین ممکن است دو قطعه با هندسه مشابه، به دلیل تفاوت در شرایط کاری یا روش تولید، به متریال متفاوتی نیاز داشته باشند.
از مدل سهبعدی تا نقشهای که بتوان با آن ساخت
مدل سهبعدی برای دیدن قطعه بسیار مفید است، اما تولیدکننده برای ساخت به اطلاعات دقیقتری نیاز دارد. نقشه فنی باید ابعاد، تلرانسها، جنس، کیفیت سطح و سایر الزامات لازم برای ساخت و کنترل قطعه را مشخص کند. اینجاست که جزئیاتی مثل تلرانسگذاری و الزامات هندسی اهمیت پیدا میکنند؛ زیرا در تولید صنعتی، صرفاً «درست بودن شکل» کافی نیست، بلکه باید مشخص باشد هر اندازه و ویژگی قطعه تا چه محدودهای مجاز به تغییر است.
یک سؤال مهم: آیا این قطعه واقعاً قابل ساخت است؟
گاهی یک طراحی از نظر هندسی کاملاً درست به نظر میرسد، اما وقتی پای تولید به میان میآید، محدودیتهای واقعی خودشان را نشان میدهند. دسترسی ابزار، عمق شیارها، زاویههای ماشینکاری، نوع دستگاه و حتی تعداد مراحل موردنیاز برای ساخت میتوانند یک طراحی را دشوار یا پرهزینه کنند. به همین دلیل، طراحی باید در کنار فرایند تولید دیده شود. رویکرد DFM یا طراحی برای ساخت دقیقاً با همین نگاه انجام میشود:
قطعهای طراحی شود که علاوه بر عملکرد مناسب، امکان تولید منطقی و اقتصادی هم داشته باشد.
گاهی بهترین اصلاح، قبل از شروع ساخت انجام میشود
در قطعات پیچیده یا پروژههایی که هزینه خطای تولید بالاست، نمونهسازی میتواند فاصله بین مدل کامپیوتری و قطعه واقعی را مشخص کند. نمونه اولیه فرصتی است برای اینکه ابعاد، مونتاژ، عملکرد و ایرادات احتمالی پیش از ورود به تولید اصلی بررسی شوند. اصلاح یک مدل سهبعدی بسیار سادهتر و کمهزینهتر از اصلاح تعداد زیادی قطعه تولیدشده است.
طراحی و تولید؛ دو مرحله جدا از هم نیستند
یکی از اشتباهات رایج این است که طراحی کاملاً جدا از تولید دیده شود؛ در حالی که در یک پروژه صنعتی، این دو دائماً روی یکدیگر اثر میگذارند. ممکن است یک محدودیت ماشینکاری باعث تغییر هندسه شود یا انتخاب یک روش تولید، طراحی قطعه را به سمت شکل دیگری ببرد. نتیجه مطلوب زمانی به دست میآید که مهندسی، طراحی و ساخت از ابتدا در یک مسیر هماهنگ حرکت کنند.
و در پایان، قطعه باید خودش را ثابت کند
پس از ساخت، قطعه با نقشه و مشخصات فنی مقایسه میشود تا مشخص شود نتیجه نهایی با طراحی مطابقت دارد یا خیر. کنترل ابعادی، تلرانسها، کیفیت سطوح و در پروژههای حساس، بررسی عملکرد قطعه، بخشی از این فرایند هستند. در نهایت، طراحی زمانی موفق تلقی میشود که ایده اولیه فقط روی صفحه باقی نماند؛ بلکه به قطعهای تبدیل شود که قابل ساخت، قابل کنترل و قابل استفاده در شرایط واقعی باشد.
از اولین طرح و مدلسازی سهبعدی تا تهیه نقشه فنی، بررسی قابلیت ساخت و تولید نهایی، هر تصمیم مهندسی میتواند روی کیفیت و هزینه محصول اثر بگذارد. اگر برای طراحی یا ساخت یک قطعه صنعتی به بررسی فنی و اجرای دقیق نیاز دارید، سپهر مکانیک میتواند مسیر پروژه را از مرحله طراحی تا تولید همراهی کند.
